Tianjin Binhai Yashanway Import and Export Co., Ltd., Çin'deki boru ucu pahlama makinesinin önde gelen üreticilerinden ve tedarikçilerinden biridir ve yüksek kalitede özelleştirilmiş hizmet sağlama konusunda uzmanlaşmıştır. Çin'de üretilen en yeni boru ucu pah makinesini toptan satacaksanız fabrikamızdan ücretsiz numune almaya hoş geldiniz. Fiyat danışmanlığı için bizimle iletişime geçin.

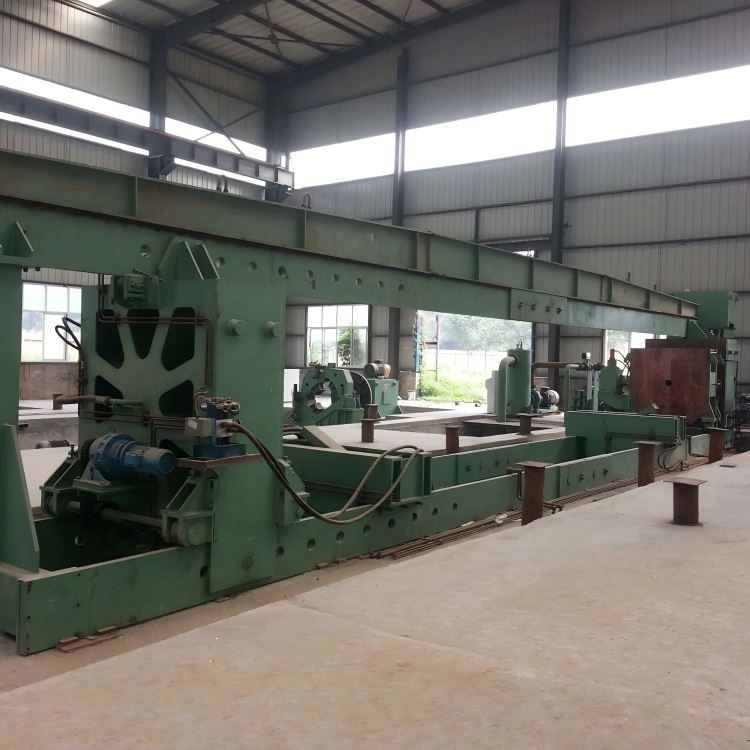

Çelik boru kaynak ağzı açma makinesi, çelik boruların uçlarındaki iç ve dış pahların işlenmesi için özel olarak tasarlanmış endüstriyel bir ekipmandır. Çift-diskli rotor yapısı sayesinde hızlı kesim sağlar. Modüler bir mesnet ve kontur konumlandırmayı benimser ve dikişsiz ve kaynaklı çelik boruların boru uçlarını verimli bir şekilde işleyebilir, böylece borular arasındaki bağlantının kalitesini artırır.

Drawing of Pipe end beveling machine

Şartname

Öğe	Detaylar
Ürün Adı	Boru ucu pahlama makinesi
Çelik boru çapı	φ60–φ2540mm
Çelik boru kalınlığı	5-40mm
Çelik boru uzunluğu	5-18m
Ürün muayene standartları	API 5L, ASTM A53, GB/T 9711, vb.
Çelik boru malzemesi	Q235, Q355, X70 vb.
Çelik boru test basıncı	20–100MPa
Eğim şekli	V-şeklinde, X-şeklinde, U-şeklinde
Eğim açısı	30 derece –60 derece

İş Akışı (Otomatik Mod)

Besleme ve Merkezleme: Çelik boru, makaralı konveyör aracılığıyla ekipmana beslenir ve V-şeklindeki merkezleme mekanizması, borunun merkezini kesici diskin merkeziyle hizalayacak şekilde konumunu ayarlar.
Sıkıştırma ve Konumlandırma: Hidrolik sıkıştırma cihazı, çelik boruyu işlem sırasında kaymasını önlemek için sıkıca tutar.
Düz Kesme: Kesici disk döner ve düz kesici içeri girerek boru ucundaki fazla malzemeyi giderir ve uç yüzeyini pürüzsüz ve dik hale getirir.
Eğimli Kesim: Eğimli kesici, boru ucunda ayarlanan açı ve derinlikte bir eğimi takip eder ve keser.
Geri Çekme ve Sıfırlama: İşleme tamamlandıktan sonra kesici disk geri çekilir ve sıkıştırma cihazı serbest kalır.
Besleme ve Taşıma: Çelik boru, makaralı konveyör tarafından gönderilir ve bir sonraki işleme (Boru Hidro Testi, Boru yüzey markalama gibi) girer.

Seçim faktörleri

Boru çapı ve et kalınlığı: Ekipman tonajını, kesici disk çapını ve motor gücünü belirleyin.
Kanal gereksinimleri: Farklı kaynak işlemleri (manuel kaynak, otomatik kaynak gibi) farklı kanal formları gerektirir.
Otomasyon düzeyi: Tek-makineli manuel tür, küçük-toplu üretim için uygundur; tam otomatik bağlantılı tür ise büyük-ölçekli üretim hatları için uygundur.
Saha koşulları: Ekipman uzunluğu genellikle 15-30 m'dir ve malzemelerin beslenmesi ve boşaltılması için yeterli alanın ayrılması gerekir.
Örneğin

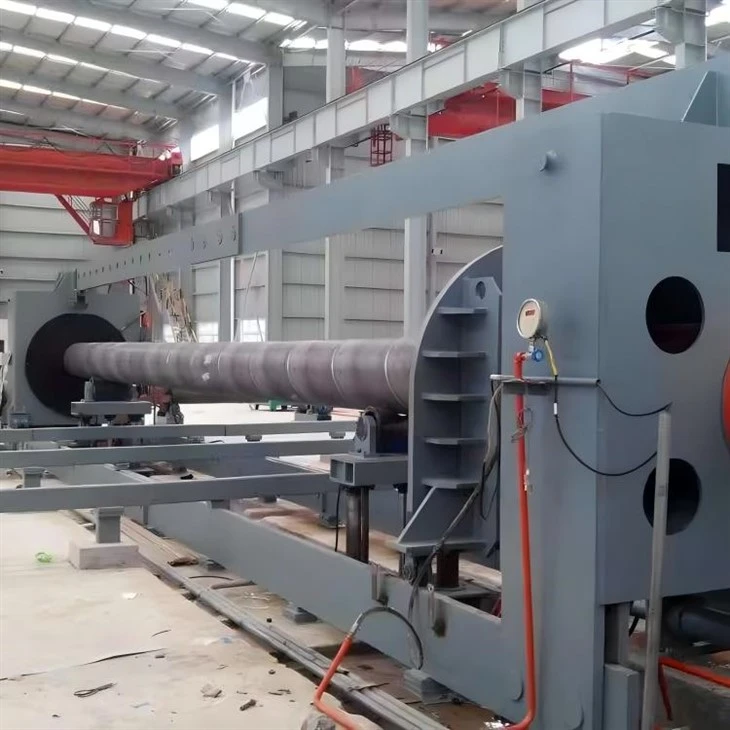

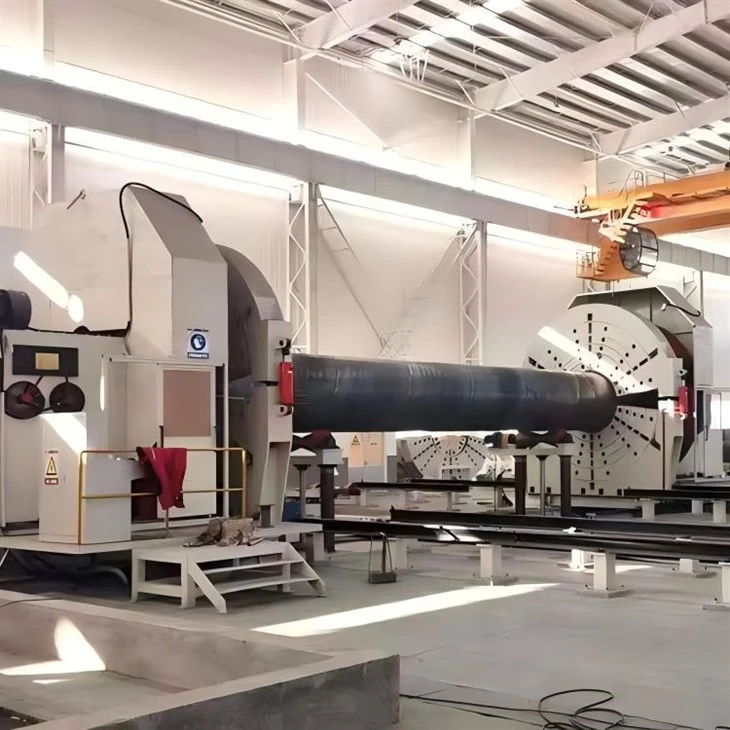

Pipe end beveling machine

HAYIR.	Modeli	Boru Çapı Aralığı	Test Kapasitesi	Sızdırmazlık Tipi
1	D-HT05	φ219–720 mm	500 T	Temas-tipi uç yüzey contası
2	D-HT08	φ426–1420 mm	800 T	Temas-tipi uç yüzey contası
3	D-HT15	φ426–1820 mm	1500 T	Temas-tipi uç yüzey contası
4	D-HT20	φ426–1820 mm	2000 T	Temas-tipi uç yüzey contası
5	D-HT30	φ426–1820 mm	3000 T	Temas-tipi uç yüzey contası
6	D-HT40	φ630–2540 mm	4000 T	Temas-tipi uç yüzey contası

Ekipman bileşimi ve yapısal prensip

1.Ekipman bileşimi:
Ontolojiyi içerir, iş mili burun kutusu bıçak çanak transmisyonunu, sıkma cihazını, kademeli taşıma borusu cihazını, çelik boru yanal hareket silindirini ve hizalama saptırma plakasının yanı sıra hidrolik sistem, elektrik sistemi vb. içerir.
2.Yapısal prensip:
A. Uç kaplama ve pahlama makinesi:
motor tabanını, kafayı, bıçağı, kontrol motorunu ve kasnağı içeren ana mili, besleme yağı silindirini, sıkma cihazını içerir.
B. Başlık stoğu:
bir manşon mili, kesici, bir tahrik motoru, dişli kasnak sistemleri, deri kayış, gergi dizgi cihazı içerir.
Koltuğun altındaki kafa besleme servo motoru, kafayı geriye doğru sürün.
İki alet önlüğü, düz uçlu, dış kenarlı.
Her Kafada bir adet bıçak tablası bulunmaktadır ve bir adet çelik boruyu tek seferde işleyebilmektedir.
Her pah kırma bıçağı tepsisinde çelik boru dış dairesel destek silindiri bulunur, pah kırma işleminin eşit şekilde yapılmasını sağlar.
Makine ile 32,5 derece pah kırma bıçağı.
C. sıkıştırma cihazı:
ontoloji tabanına sabitlenmiş kelepçeleme yuvası, ontolojiye paketlenmiş sıkıştırma yuvası yağ silindirinin kapağındadır, kelepçeleme yuvası değişmez, yalnızca boru boyutuna göre fikstür değiştirilerek değiştirilir.
D. kademeli taşıma borusu cihazı:
Tezgahtan işleme parçalarına kadar çelik borular için kullanın. Uzun eksen birbirine bağlanan dört set adım cihazı benimsendi.
AC motoru, şanzıman dişli kutusu ve eksantrik şaft aracılığıyla uygularlar, hareketli kiriş hareketini tahrik ederler, her biri ileri doğru hareket eden kiriş depolama borusuna sabitlenirler.
Boru boyutu anahtarlarına göre 1 ve 2 için iletim oranı, farklı çaplardaki borular için sabit kafa stok mili merkezi nedeniyle, üretim spesifikasyonlarına göre v-şeklindeki yuvanın hareketli ve sabit kirişlerinde karşılık gelen v-şeklindeki yuva parçalarının yerine yerleştirilmiştir.
Yedi çeşit v-şekilli yuva parçası.
Boyut:φ60.3, φ73.0,φ88.9, φ101.6, φ114.3, φ141.3, φ168.3
E. Konveyörü hareket ettirin:
İki sıralı, her sıra 5 merdaneli, Her seferinde bir boru gönderilebilir.
Ontolojiyle ilgili hizalama bölmesinde sırasıyla paketlenecek çelik boru. Motor durduktan sonra çelik boru hizalaması, bir sonraki döngü işinin başlatılması.
